非接触式迷宫密封

LYF 系列不锈钢非接触式迷宫密封

高速主轴、电机、风机、泵和压缩机轴端防尘、防切屑、防油雾及液体喷溅

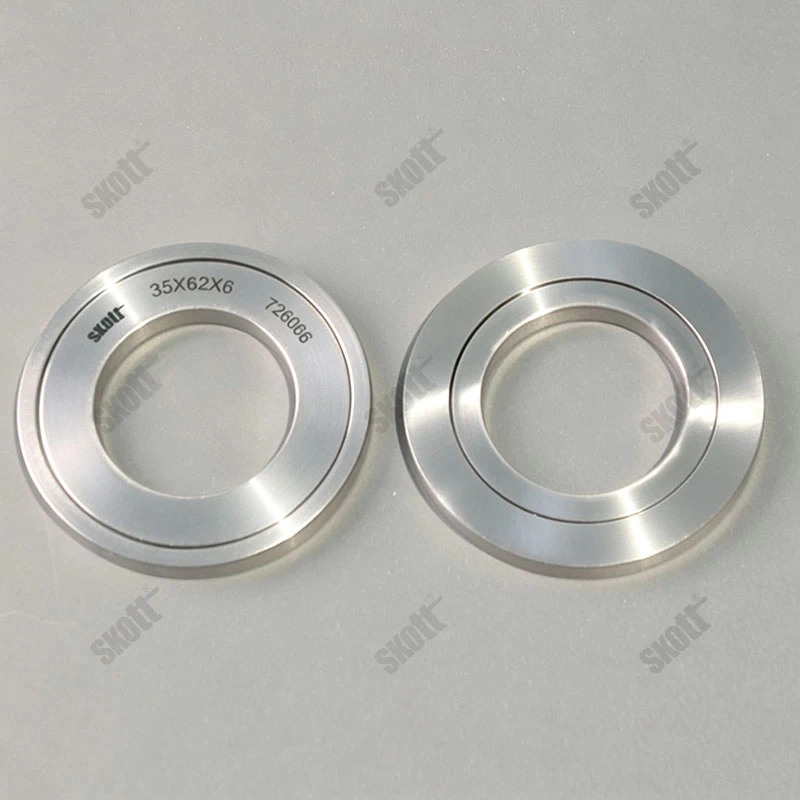

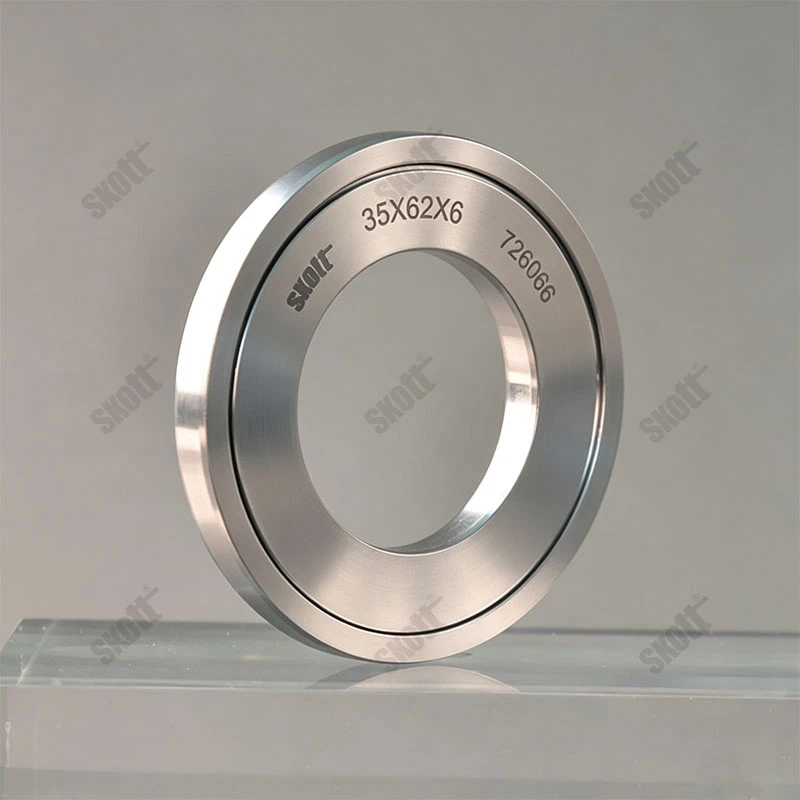

LYF不锈钢非接触式迷宫密封正面结构

多级轴向/径向非接触迷宫结构，用于高速旋转轴端和轴承端防护。

产品型号
LYF 系列
材料
不锈钢
温度范围
-200～300℃（需结合装配与工况确认）
承压能力
非承压结构；存在压差、气密或液体泄漏要求时采用组合密封
转速
理论无限制
主要防护对象
粉尘、切屑、油雾、冷却液和清洗水喷溅
运行方式
内外圈正常运行时不接触；需控制同轴度、轴跳动、径向间隙和轴向定位
标准尺寸
标准轴径 10–100 mm，标准宽度 6 mm；非标尺寸可定制
提交工况询价


首页 > 密封产品 > 非接触式迷宫密封 > LYF 系列

工作原理与核心优势

LYF 系列不锈钢非接触式迷宫密封用于高速旋转轴端和轴承端防护。多级轴向与径向迷宫通道使外部粉尘、切屑、油雾和冷却液改变流向、节流、回流并被甩出，正常运行时内外圈不发生接触摩擦。该产品属于非承压防护结构；存在持续液位、压差、气密或液体泄漏控制要求时，建议与 PTFE 不锈钢油封等接触式密封组合使用。

01非接触运行无传统接触式唇口摩擦，无温升，0功耗，无轴面磨损沟槽，无磨损颗粒污染风险。
02多级迷宫与甩液结构轴向、径向曲折通道配合旋转甩出作用，阻挡粉尘、切屑、油雾及液体喷溅。
03标准型号与非标设计标准轴径 10–100 mm、标准宽度 6 mm，可按安装空间、喷溅方向和轴端结构定制。
LYF迷宫密封d D B e1 e2安装尺寸图

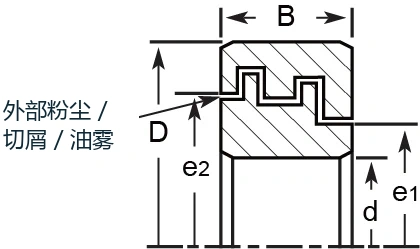

LYF 非接触式迷宫密封轴向、径向多级通道及安装尺寸示意图

标准型号尺寸表

以下为标准型号尺寸。产品实际允许转速需根据轴径、圆周速度、过盈配合、动平衡、轴跳动及工作温度确认。

输入轴径范围后筛选，或展开查看全部标准尺寸
查看全部标准尺寸
型号 轴径 d
mm		 外径 D
mm		 宽度 B
mm		 e1
mm		 e2
mm		 重量
kg		 零件号
LYF6200 A0 10 30 6 17 27 0,010 F65851
LYF6201 A0 12 32 6 19 29 0,011 F67371
LYF6202 A0 15 35 6 22 32 0,013 F60801
LYF6203 A0 17 40 6 25 35 0,017 F62551
LYF6004 S10 20 42 6 28 38 0,051 F759711
LYF6204 A0 20 47 6 29 39 0,023 F75921
LYF6005 S10 25 47 6 33 43 0,059 F709211
LYF6205 A0 25 52 6 34 44 0,026 F70271
LYF6006 S10 30 55 6 39 49 0,079 F850011
LYF6206 A0 30 62 6 42 52 0,037 F85171
LYF6007 S10 35 62 6 45 55 0,097 F801711
LYF6207 A0 35 72 6 48 58 0,050 F80271
LYF6008 S10 40 68 6 50 60 0,113 F951311
LYF61908 S10 40 62 6 48 58 0,084 F951711
LYF6208 A0 40 80 6 54 64 0,061 F95351
LYF6009 S10 45 75 6 55 65 0,134 F902011
LYF61909 S10 45 68 6 53 63 0,097 F001311
LYF6209 A0 45 85 6 58 68 0,066 F00301
LYF6010 S10 50 80 6 60 70 0,145 F053511
LYF61910 S10 50 72 6 58 68 0,100 F052711
LYF6210 A0 50 90 6 63 73 0,071 F05451
LYF6011 S10 55 90 6 67 77 0,189 F004511
LYF61911 S10 55 80 6 63 73 0,126 F003511
LYF6012 S10 60 95 6 72 82 0,202 F154011
LYF61912 S10 60 85 6 68 78 0,135 F153011
LYF6013 S10 65 100 6 77 87 0,215 F1065511
LYF61913 S10 65 90 6 73 83 0,144 F104511
LYF6014 S10 70 110 6 83 93 0,268 F256651
LYF61914 S10 70 100 6 80 90 0,190 F256551
LYF6015 S10 75 115 6 89 99 0,283 F2066011
LYF61915 S10 75 105 6 85 95 0,201 F205651
LYF6016 S10 80 125 6 94 104 0,343 F3567011
LYF61916 S10 80 110 6 90 100 0,212 F356651
LYF6017 S10 85 130 6 100 110 0,360 F3068511
LYF6018 S10 90 140 6 107 117 0,428 F4569511
LYF6019 S10 95 145 6 112 122 0,447 F6069011
LYF6020 S10 100 150 6 117 127 0,465 F65569511

选型与安装要点

  1. 确认轴径和安装孔径。
  2. 确认可用轴向宽度。
  3. 提供转速或圆周速度。
  4. 确认最低和最高工作温度。
  5. 说明防护对象是粉尘、油雾还是液体喷溅。
  6. 确认喷溅方向以及是否存在持续液位或压力。
  7. 检查轴跳动、同轴度和允许径向间隙。
  8. 确认内圈过盈配合及轴向固定方式。
  9. 按装配方向设置排液和回流路径。
  10. 判断是否需要与 PTFE 不锈钢油封组合。

适用设备与工况边界

高速加工中心主轴

阻挡切削液、金属切屑和油雾进入主轴轴承区域，适合需要低摩擦、低温升的轴端防护。

高速加工中心动力主轴应用

高速电机与风机

用于粉尘、颗粒物和外部油雾环境下的轴承端防护，避免传统接触式唇口产生额外摩擦。

非接触式迷宫密封系列

相关产品：PTFE 不锈钢油封

下载中心

LYF 系列不锈钢非接触式迷宫密封规格书

包含结构原理、技术参数、标准尺寸、安装要求、速度确认原则及应用边界，适合离线选型和采购内部评审。

版本：V1.1更新：2026年7月语言：中文文件：84 KB

下载 PDF 规格书

常见问题

LYF 迷宫密封能够完全替代油封吗？

不能一概替代。LYF 适合低摩擦的外部污染物防护；存在压差、气密、持续液位或液体泄漏控制要求时，应与 PTFE 不锈钢油封等接触式密封组合使用。

可以用于持续浸液环境吗？

LYF 适用于短时喷溅和外部污染物阻隔，不建议作为持续浸液环境中的单独密封。持续液位工况需评估排液方向、压差并配置接触式密封。

最高转速如何计算？

应先根据轴径和转速计算圆周速度，再结合内圈过盈、轴向固定、动平衡、轴跳动和温度确认。圆周速度超过 60 m/s 时建议由辰铭技术人员复核。

安装时需要控制哪些尺寸？

需要控制轴径、孔径、过盈配合、同轴度、轴跳动、径向间隙、轴向定位和可用宽度，并确保迷宫和排液方向符合污染物来源。

可以达到 IP65 或 IP67 吗？

IP 等级属于整机外壳防护测试结果，不能仅凭单个迷宫密封直接宣称。需要结合安装结构、配合间隙、喷淋方向和整机测试确认。

非接触式迷宫密封使用寿命多长？

非接触结构没有传统唇口持续磨损，但寿命仍取决于腐蚀、装配误差、振动、异物堆积、温度和转子运行状态，应按设备维护周期检查。

提交工况获取报价

提供轴径、安装孔径、宽度、转速、温度、防护对象、喷溅方向、压力、轴跳动和固定方式，以便确认标准型号或非标方案。
